交流接觸器搜索的種類很多，其分類方法也不盡相同。按照一般的分類方法，大致有以下幾種。

①按主觸點極數分 可分為單極、雙極、三極、四極和五極接觸器。單極接觸器主要用于單相負荷，如照明負荷、焊機等，在電動機能耗制動中也可采用;雙極接觸器用于繞線式異步電機的轉子回路中，起動時用于短接起動繞組;三極接觸器用于三相負荷，例如在電動機的控制及其它場合，使用最為廣泛;四極接觸器主要用于三相四線制的照明線路，也可用來控制雙回路電動機負載;五極交流接觸器用來組成自耦補償起動器或控制雙籠型電動機，以變換繞組接法。

②按滅弧介質分 可分為空氣式接觸器、真空式接觸器等。依靠空氣絕緣的接觸器用于一般負載，而采用真空絕緣的接觸器常用在煤礦、石油、化工企業及電壓在660V和1140V等一些特殊的場合。

③按有無觸點分 可分為有觸點接觸器和無觸點接觸器。常見的接觸器多為有觸點接觸器，而無觸點接觸器屬于電子技術應用的產物，一般采用晶閘管作為回路的通斷元件。由于可控硅導通時所需的觸發電壓很小，而且回路通斷時無火花產生，因而可用于高操作頻率的設備和易燃、易爆、無噪聲的場合。

2.交流接觸器的基本參數

(1)額定電壓 指主觸點額定工作電壓，應等于負載的額定電壓。一只接觸器常規定幾個額定電壓，同時列出相應的額定電流或控制功率。通常，最大工作電壓即為額定電壓。常用的額定電壓值為220V、380V、660V等。

(2)額定電流 接觸器觸點在額定工作條件下的電流值。380V三相電動機控制電路中，額定工作電流可近似等于控制功率的兩倍。常用額定電流等級為5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。

(3)通斷能力 可分為最大接通電流和最大分?jǐn)嚯娏?。最大接通電流是指觸點閉合時不會造成觸點熔焊時的最大電流值;最大分?jǐn)嚯娏魇侵赣|點斷開時能可靠滅弧的最大電流。一般通斷能力是額定電流的5～10倍。當然，這一數值與開斷電路的電壓等級有關，電壓越高，通斷能力越小。

(4)動作值 可分為吸合電壓和釋放電壓。吸合電壓是指接觸器吸合前，緩慢增加吸合線圈兩端的電壓，接觸器可以吸合時的最小電壓。釋放電壓是指接觸器吸合后，緩慢降低吸合線圈的電壓，接觸器釋放時的最大電壓。一般規定，吸合電壓不低于線圈額定電壓的85%，釋放電壓不高于線圈額定電壓的70%

(5)吸引線圈額定電壓 接觸器正常工作時，吸引線圈上所加的電壓值。一般該電壓數值以及線圈的匝數、線徑等數據均標于線包上，而不是標于接觸器外殼銘牌上，使用時應加以注意。

(6)操作頻率 接觸器在吸合瞬間，吸引線圈需消耗比額定電流大5～7倍的電流，如果操作頻率過高，則會使線圈嚴重發熱，直接影響接觸器的正常使用。為此，規定了接觸器的允許操作頻率，一般為每小時允許操作次數的最大值。

(7)壽命 包括電壽命和機械壽命。目前接觸器的機械壽命已達一千萬次以上，電氣壽命約是機械壽命的5%～20%

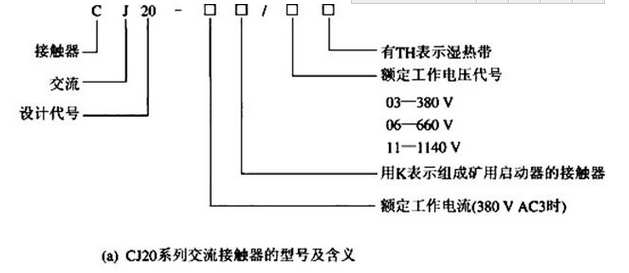

接觸器的型號說明

例如：CJl0Z-40/3

為交流接觸器，設計序號10，重任務型，額定電流40A主觸點為3極。CJl2T-250/3為改型后的交流接觸器，設計序號12，額定電流250A，3個主觸點。

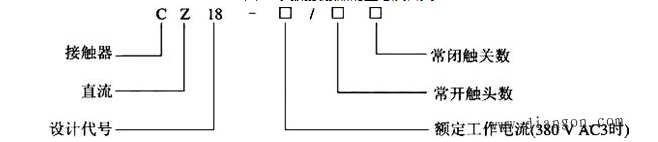

我國生產的交流接觸器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列產品，CJ0系列及其改型產品已逐步被CJ20、CJX系列產品取代。上述系列產品一般具有三對常開主觸點，常開、常閉輔助觸點各兩對。直流接觸器常用的有CZ0系列，分單極和雙極兩大類，常開、常閉輔助觸點各不超過兩對。

除以上常用系列外，我國近年來還引進了一些生產線，生產了一些滿足IEC標準的交流接觸器，下面作以簡單介紹。

CJl2B-S系列鎖扣接觸器用于交流50Hz，電壓380V及以下、電流600A及以下的配電電路中，供遠距離接通和分?jǐn)嚯娐酚?，并適宜于不頻繁地起動和停止交流電動機。具有正常工作時吸引線圈不通電、無噪聲等特點。其鎖扣機構位于電磁系統的下方。鎖扣機構靠吸引線圈通電，吸引線圈斷電后靠鎖扣機構保持在鎖住位置。由于線圈不通電，不僅無電力損耗，而且消除了磁噪音。

由德國引進的西門子公司的3TB系列、BBC公司的B系列交流接觸器等具有80年代初水平。它們主要供遠距離接通和分?jǐn)嚯娐罚⑦m用于頻繁地起動及控制交流電動機。3TB系列產品具有結構緊湊、機械壽命和電氣壽命長、安裝方便、可靠性高等特點。額定電壓為220～660V，額定電流為9～630A。

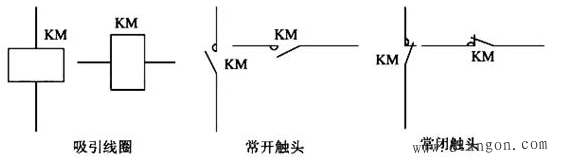

3、接觸器的圖形和文字符號
